MB行星摩擦式無級變速機

MB行星摩擦式無級變速機主要由壓緊的主動輪裝置、摩擦傳動機構、調速控制機構組成。是目前廣泛通用的一種變速機。在國外,意、德、日、英等國家都有生產。

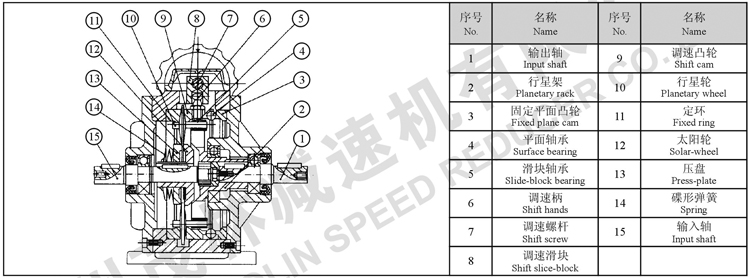

工作原理結構圖

工作原理結構圖

工作變速原理:帶錐度的主動輪(12)和壓盤(13)被一組碟形彈簧(14)壓緊,輸入軸(15)和主動輪用平鍵聯接,組成壓緊的主動輪裝置。

一組帶錐度的行星摩擦輪(10)內側被夾在主動傳輸線和壓盤之間,外側在帶錐度的固定環(11)和調速凸輪(9)之間組成副摩擦。當壓緊的主動輪裝置運轉時,行星摩擦輪就作純滾動,由于固定環和調速凸輪不動,因此行星輪在自轉的同時也作公轉,通過行星摩擦輪的中心軸及滑塊軸承(5)而帶動行星架(2)轉動。

在轉動手輪改變角向位置的同時,調速凸輪的端面曲線經平面軸承(4)和固定平面凸輪(3)的端面曲線作用,使調整凸輪產生軸向移動,從而勻速地改變調速凸輪的固定環之間的間隙,使行星摩擦輪產生徑向移動,從而勻速地改變了行星輪與主動輪、壓盤及固定環、調整凸輪摩擦處的工作半徑,穩定地實現了無級變速。

MB行星摩擦式無級變速機性能特點

1、高強度:在加沖擊負載或機器逆轉時,本機性能可靠,能精確傳動,無后座力。

2、變速范圍大:變速比均為1:5,即輸出轉速可在1:45至1:7.25之間任意變化。

3、性能穩定:本機的傳動部件都經過特殊的熱處理,精密加工摩擦部位,潤滑良好,運行平穩、噪聲低、壽命長。4、同軸結構:輸入軸、輸出軸同向旋轉,體積小,重量輕。

5、組合能力強:本機可與各種類型減速機組合,實現低轉速,大扭矩的變速效果。

6、在允許負載的情況下,調定的轉速恒定。

7、全機密封,可適用于潮濕、多塵、有輕度腐蝕性的工作環境。

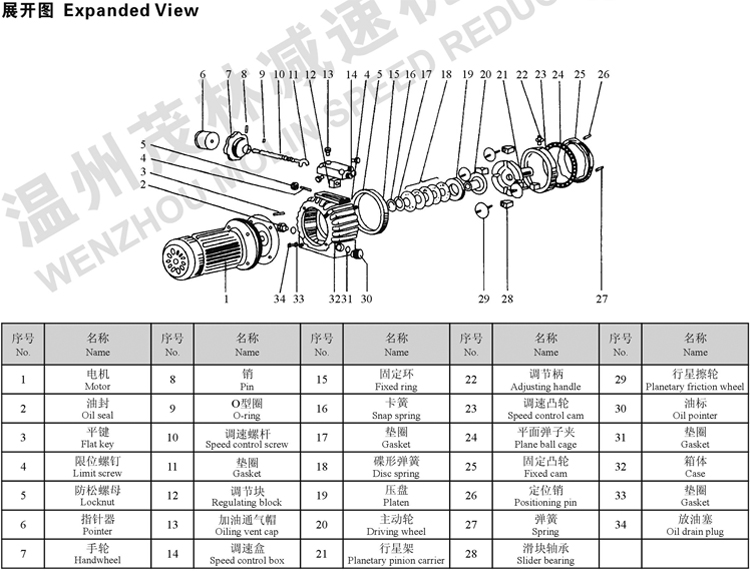

無級變速機展開圖

調速方式:

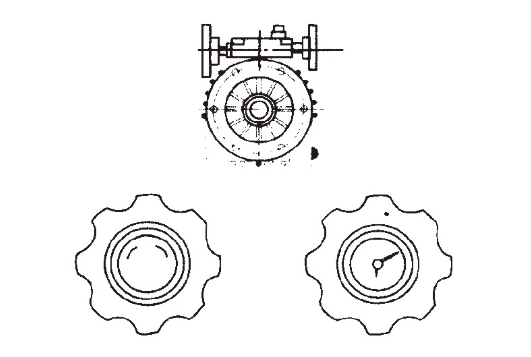

1、手輪調速:分快慢手輪、指針手輪兩種。

手輪調速

2、配直角器調速。

配直角器調速

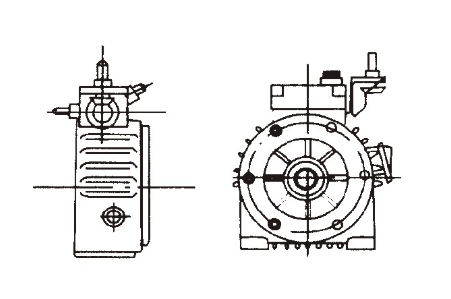

3、電動調速。

電動調速

MB行星摩擦式無級變速機輸出轉速的顯示

1、快慢手輪:直接看不出轉速。

2、指針手輪:指針上顯示的速度與實際輸出軸轉速有3°-5°轉的偏差。

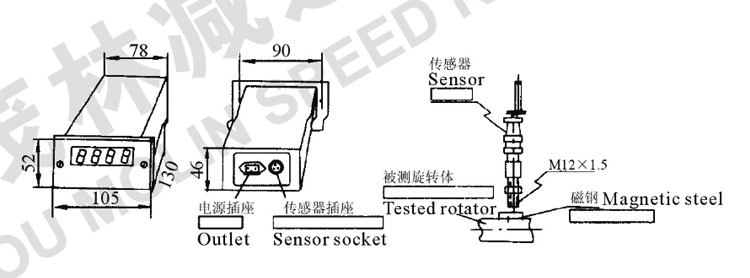

3、數碼測速儀:顯示速度與實際輸出轉速完全一致。


MB行星摩擦式無級變速機工作濕度

部件摩合(空機運轉)開始時,溫升可高于環境溫度的40℃-50℃,當運轉60-80小時后,溫度逐漸降低。溫度約高于環境溫度25℃,并保持恒定。注:若用2級電機時,溫度升高10℃-20℃屬正常。

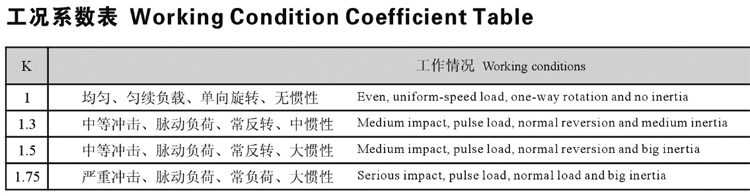

工況系數表

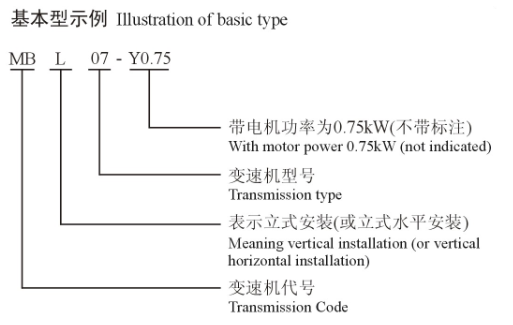

MB行星摩擦式無級變速機型號表示方式

MB無級變速機型號表示方式

潤滑與更換期

1、MB變速器的變速箱請選用(Ub-1)或(Ub-3)專用牽引油,油位不能低于油標中心線。第一期工作在500小時后更換,第二期工作1000小時后更換,以后再隔2000小時后更換一次,在工作惡劣情況下應縮短更換期。

2、MB變速器的齒輪減速箱與X3型以下的擺線減速器選用二硫化鉬潤滑脂或鋰基潤滑脂潤滑。在出廠時已加入,一般工作在12個月進行更換。
